Nieliniowa analiza statyczna (elastoplastyczność, część 2)¶
W tej analizie używane są dane z tutorial/06_plastic_can.
Model analizy¶
Model analizy jest modelem połówkowym pojemnika. Geometrię przedstawiono na rysunku 4.6.1, a dane siatki na rysunku 4.6.2.
| Pozycja | Opis | Uwagi | Odniesienie |
|---|---|---|---|
| Typ analizy | Nieliniowa analiza statyczna (elastoplastyczna) | !SOLUTION,TYPE=NLSTATIC | |
| Liczba węzłów | 14,119 | ||
| Liczba elementów | 7,236 | ||
| Typ elementu | 10-węzłowy kwadratowy element czworościenny | !ELEMENT,TYPE=342 | |
| Nazwa właściwości materiału | M1 | !MATERIAL,NAME=M1 | |
| Właściwości materiału | ELASTIC PLASTIC | !ELASTIC !PLASTIC,YIELD=DRUCKER-PRAGER | |
| Warunki brzegowe | Więzy, obciążenie rozłożone | !DLOAD | |
| Solver macierzy | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |

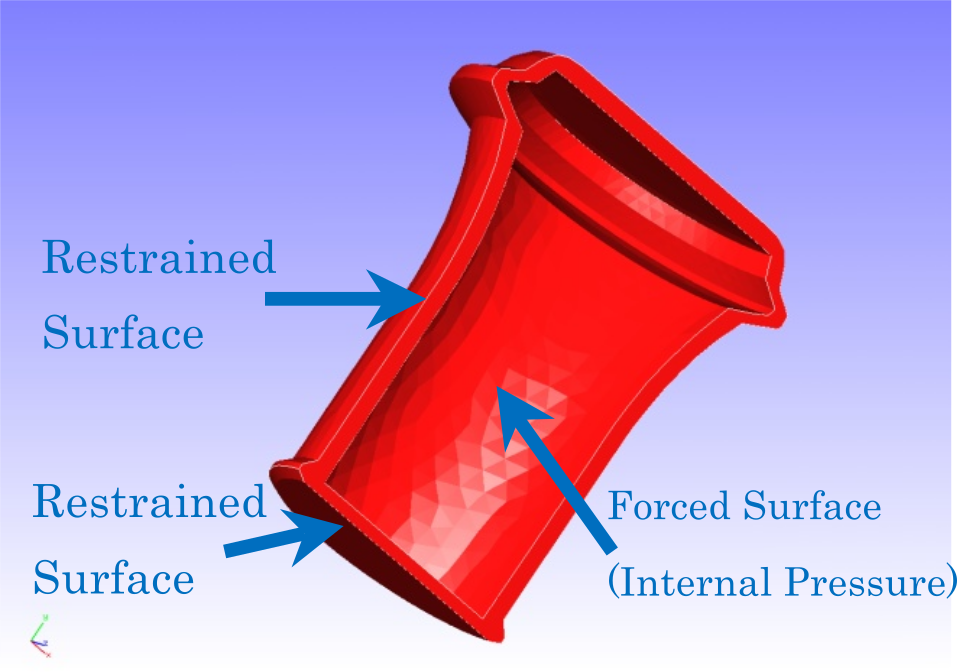

Rysunek 4.6.1 Geometria pojemnika
Rysunek 4.6.2 Dane siatki pojemnika
Szczegóły analizy¶
Analizę naprężeń przeprowadza się przez ograniczenie przemieszczeń powierzchni podpartych pokazanych na rysunku 4.6.1 oraz przyłożenie obciążenia rozłożonego do wewnętrznej powierzchni pojemnika jako powierzchni obciążonej. Jako funkcję plastyczności zastosowano model Druckera-Pragera. Dane sterujące analizą pokazano poniżej.
Dane sterujące analizą can.cnt¶
# Control File for FISTR
## Analysis Control
!VERSION
3
!SOLUTION, TYPE=NLSTATIC
!WRITE,RESULT
!WRITE,VISUAL
## Solver Control
### Boundary Condition
!BOUNDARY, GRPID=1
BND0, 3, 3, 0.000000
!BOUNDARY, GRPID=1
BND1, 1, 1, 0.000000
BND1, 2, 2, 0.000000
BND1, 3, 3, 0.000000
!DLOAD, GRPID=1
DL0, S, 1.0
!DLOAD, GRPID=1
DL1, S, 1.0
!DLOAD, GRPID=1
DL2, S, 0.5
### STEP
!STEP, SUBSTEPS=10, CONVERG=1.0e-5
BOUNDARY, 1
LOAD, 1
### Material
!MATERIAL, NAME=M1
!ELASTIC
24000.0, 0.2
!PLASTIC, YIELD=DRUCKER-PRAGER
500.0, 20.0, 0.0
### Solver Setting
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=NO,TIMELOG=YES
20000, 1
1.0e-8, 1.0, 0.0
## Post Control
!VISUAL,method=PSR
!surface_num=1
!surface 1
!output_type=VTK
!END
Procedura analizy¶
Uruchom polecenie FrontISTR fistr1.
(Uruchomienie z 4 wątkami)
Wyniki analizy¶
Dla wyników analizy w 10. podkroku utworzono za pomocą REVOCAP_PrePost wykres odkształconego kształtu z konturami naprężenia von Misesa, pokazany na rysunku 4.6.3. Współczynnik skali odkształcenia wynosi 30. Ponadto poniżej pokazano fragment pliku dziennika wyników analizy jako dane liczbowe z analizy.
Rysunek 4.6.3 Wyniki analizy: odkształcenie i naprężenie von Misesa
Dziennik wyników analizy 0.log¶
fstr_setup: OK
#### Result step= 0
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
...
#### Result step= 10
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 1.6169E+00 1600 -1.6123E+00 11901
//U2 1.9281E+01 6877 -4.5296E-01 7096
//U3 1.6087E+00 7016 -1.5107E+00 6934
//E11 9.9108E-04 11242 -6.5834E-04 1404
//E22 1.5025E-03 13972 -5.4245E-04 2367
//E33 9.8320E-04 6833 -6.4744E-04 7000
//E12 1.6822E-03 2698 -1.7175E-03 11906
//E23 1.7082E-03 6749 -1.4469E-03 13509
//E31 1.2090E-03 12475 -1.1181E-03 11342
//S11 2.7781E+01 1086 -1.9439E+01 2363
//S22 3.7876E+01 13972 -1.4556E+01 2367
//S33 2.7335E+01 1086 -1.9745E+01 13082
//S12 1.6817E+01 2698 -1.7170E+01 11906
//S23 1.7077E+01 6749 -1.4463E+01 13509
//S31 1.2086E+01 12475 -1.1178E+01 11342
//SMS 3.7448E+01 2834 2.7593E-04 7333
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 5.8557E-04 6613 -4.0802E-04 6416
//E22 1.1391E-03 7144 -3.1424E-04 6613
//E33 6.9233E-04 6130 -4.5897E-04 6222
//E12 1.1076E-03 165 -1.1101E-03 5196
//E23 1.4338E-03 6215 -9.2107E-04 6176
//E31 9.6618E-04 5618 -7.4939E-04 4704
//S11 1.7994E+01 6613 -1.2254E+01 6224
//S22 2.7863E+01 7144 -7.3017E+00 24
//S33 1.9725E+01 6613 -1.3385E+01 6222
//S12 1.1072E+01 165 -1.1097E+01 5196
//S23 1.4332E+01 6215 -9.2080E+00 6176
//S31 9.6603E+00 5618 -7.4918E+00 4704
//SMS 3.3151E+01 5619 3.3306E-04 2665
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 1.6169E+00 1600 -1.6123E+00 11901
//U2 1.9281E+01 6877 -4.5296E-01 7096
//U3 1.6087E+00 7016 -1.5107E+00 6934
//E11 9.9108E-04 11242 -6.5834E-04 1404
//E22 1.5025E-03 13972 -5.4245E-04 2367
//E33 9.8320E-04 6833 -6.4744E-04 7000
//E12 1.6822E-03 2698 -1.7175E-03 11906
//E23 1.7082E-03 6749 -1.4469E-03 13509
//E31 1.2090E-03 12475 -1.1181E-03 11342
//S11 2.7781E+01 1086 -1.9439E+01 2363
//S22 3.7876E+01 13972 -1.4556E+01 2367
//S33 2.7335E+01 1086 -1.9745E+01 13082
//S12 1.6817E+01 2698 -1.7170E+01 11906
//S23 1.7077E+01 6749 -1.4463E+01 13509
//S31 1.2086E+01 12475 -1.1178E+01 11342
//SMS 3.7448E+01 2834 2.7593E-04 7333
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 5.8557E-04 6613 -4.0802E-04 6416
//E22 1.1391E-03 7144 -3.1424E-04 6613
//E33 6.9233E-04 6130 -4.5897E-04 6222
//E12 1.1076E-03 165 -1.1101E-03 5196
//E23 1.4338E-03 6215 -9.2107E-04 6176
//E31 9.6618E-04 5618 -7.4939E-04 4704
//S11 1.7994E+01 6613 -1.2254E+01 6224
//S22 2.7863E+01 7144 -7.3017E+00 24
//S33 1.9725E+01 6613 -1.3385E+01 6222
//S12 1.1072E+01 165 -1.1097E+01 5196
//S23 1.4332E+01 6215 -9.2080E+00 6176
//S31 9.6603E+00 5618 -7.4918E+00 4704
//SMS 3.3151E+01 5619 3.3306E-04 2665
