!color_comp_name

Określa odwzorowanie wielkości fizycznych na mapę kolorów. Przypisuje nazwy wymaganym wielkościom fizycznym i numery ich stopni swobody. Powoduje to przypisanie nazw do node_label(:) i nn_dof(:) w strukturze danych wynikowych.

Następnie można określić, która z nich ma zostać odwzorowana na kolor, za pomocą

!color_comp_name (łańcuch znaków, domyślnie: pierwsza zmienna)

Przykład:

!color_comp_name = pressure
     Dla analizy statycznej = DISPLACEMENT   : określa wynikowe dane przemieszczeń
               = STRAIN         : określa dane odkształceń
               = STRESS         : określa dane naprężeń
    Dla analizy przewodzenia ciepła = TEMPERATURE    : określa wynikowe dane temperatury

!color_comp (liczba całkowita, domyślnie: 0)

Numer identyfikacyjny wielkości fizycznej (liczba całkowita nie mniejsza niż 0)

Przykład:

!color_comp = 2

Określa numer identyfikacyjny i nazwę składowej typu danych wynikowych, lecz funkcja ta nie jest zaimplementowana.

!color_subcomp (liczba całkowita, domyślnie: 1)

Gdy wielkość fizyczna ma więcej niż jeden stopień swobody, jak w przypadku wielkości wektorowej, określa numer jej stopnia swobody.

Przykład:
!color_subcomp = 0

    Gdy podano !color_comp_name=DISPLACEMENT
        1: składowa X,  2: składowa Y, 3: składowa Z

    Gdy podano !color_comp_name=STRAIN
        1: εx,  2: εy,  3: εz
        4: εxy, 5: εyz, 6: εzx

    Gdy podano !color_comp_name=STRESS
        1: σx, 2: σy, 3: σz
        4 : τxy 5 : τyz 6 : τzx

    Gdy podano !color/comp_name=TEMPERATURE
        1: temperatura

Na przykład w analizie strukturalnej:

Wielkość fizyczna	Przemieszczenie	Odkształcenie	Naprężenie
Liczba stopni swobody	3	6	7

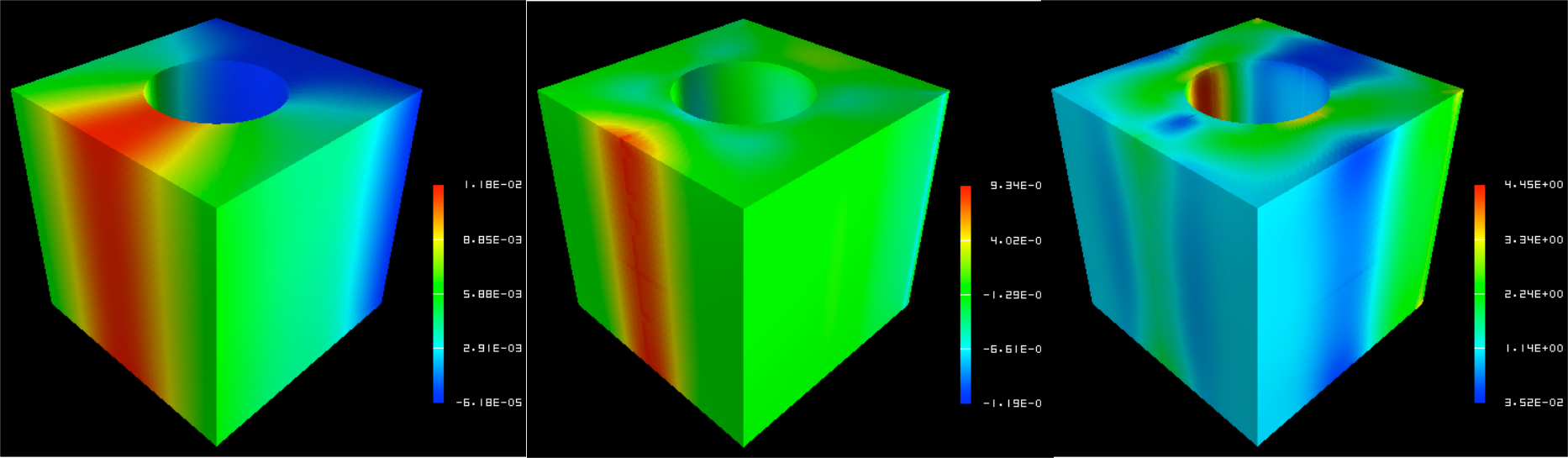

Rysunek 7.4.5 Przykładowe ustawienia color_comp, color_subcomp i color_comp_name
