Przykład modelu rzeczywistego do liniowej analizy dynamicznej

Model analizy

Do liniowej analizy dynamicznej jako model rzeczywisty wykorzystano element mechaniczny pokazany na rysunku 9.5.1. Dla tego modelu rzeczywistego zdefiniowano cztery przypadki weryfikacyjne o różnych warunkach obciążenia i współczynnikach tłumienia. Przypadki te zestawiono w tabeli 9.5.1.

Tabela 9.5.1 Przypadki weryfikacyjne z użyciem modelu rzeczywistego do liniowej analizy dynamicznej

Przypadek	Typ elementu	Model weryfikacyjny	Warunek obciążenia	Tłumienie	Liczba węzłów	Liczba stopni swobody
EX31A	342	Model siatkowy	Obciążenie skokowe (F0)	Brak	15,214	45,642
EX31B	342		Obciążenie skokowe (F0)	Zastosowane	15,214	45,642
EX31C	342		Impuls prostokątny (F1)	Brak	15,214	45,642
EX31D	342		Impuls prostokątny (F1)	Zastosowane	15,214	45,642

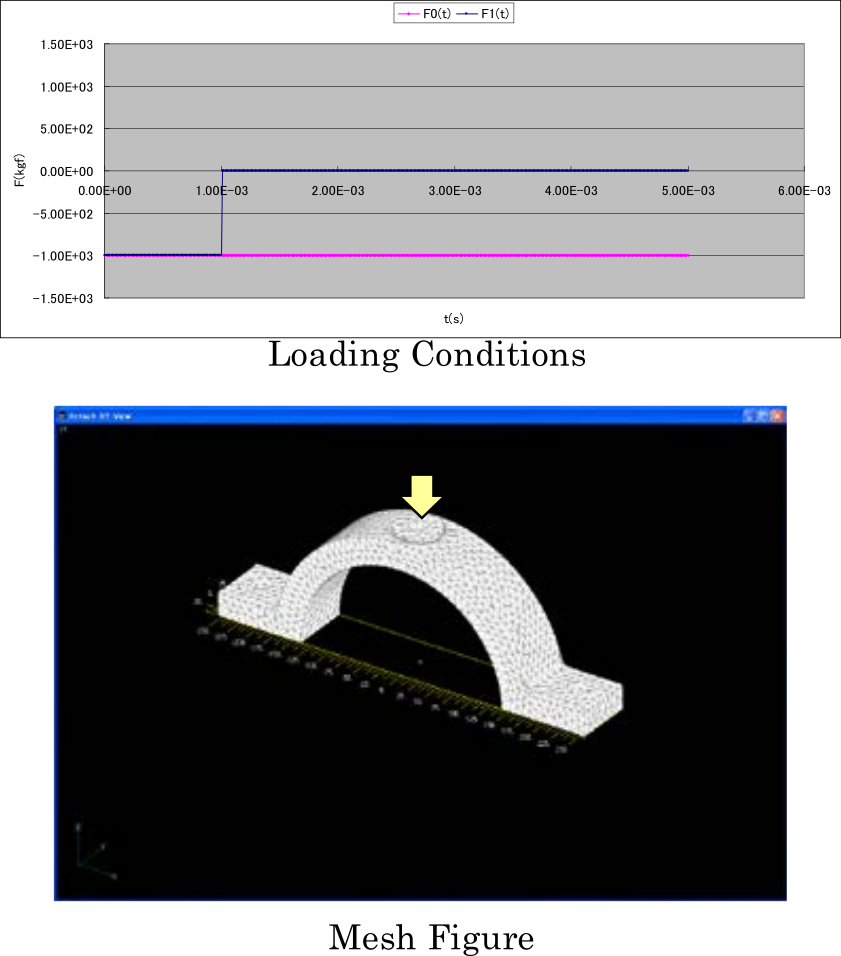

Rysunek 9.5.1 Model siatkowy

Wyniki analizy

Przykłady wyników analizy pokazano na rysunkach 9.5.2 i 9.5.3.

Rysunek 9.5.2 Historia czasowa przemieszczenia u~z~ w punkcie wymuszenia

Rysunek 9.5.3 Kształt odkształcony i rozkład naprężenia zastępczego (współczynnik skali odkształcenia: 5.0): EX31C
