Liniowa analiza statyczna (sprężystość)¶
W tej analizie używane są dane z tutorial/01_elastic_hinge.
Obiekt analizy¶
Obiektem analizy jest element zawiasu. Jego geometrię pokazano na rysunku 4.1.1, a dane siatki na rysunku 4.1.2.
| Pozycja | Opis | Uwagi | Odniesienie |
|---|---|---|---|
| Typ analizy | Liniowa analiza statyczna | !SOLUTION,TYPE=STATIC | |
| Liczba węzłów | 84,056 | ||
| Liczba elementów | 49,871 | ||
| Typ elementu | 10-węzłowy kwadratowy element czworościenny | !ELEMENT,TYPE=342 | Biblioteka elementów |
| Nazwa właściwości materiału | STEEL | !MATERIAL,NAME=STEEL | Dane materiałowe |
| Zachowanie materiału | ELASTIC | !ELASTIC | |
| Warunki brzegowe | Więzy, obciążenie skupione | ||
| Solver macierzy | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |

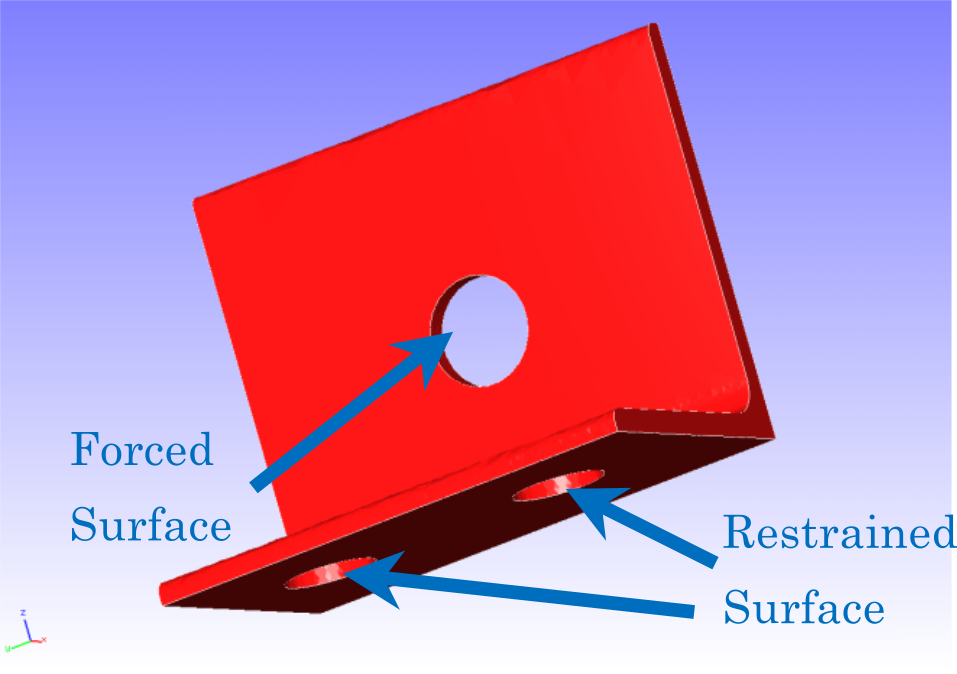

Rysunek 4.1.1 Geometria elementu zawiasu
Rysunek 4.1.2 Dane siatki elementu zawiasu
Opis analizy¶
Rozpakuj kod źródłowy FrontISTR, przejdź do katalogu tego przykładu i upewnij się, że pliki wymagane do analizy
| Nazwa pliku | Typ | Rola |
|---|---|---|
hecmw_ctrl.dat |
Dane sterowania ogólnego | Określa pliki wejściowe/wyjściowe dla danych siatki i danych sterowania analizą |
hinge.cnt |
Dane sterowania analizą | Definiuje typ analizy, warunki brzegowe przemieszczenia, obciążenia skupione itd. oraz określa sterowanie solverem i wizualizatorem |
hinge.msh |
Dane siatki | Definiuje siatkę elementów skończonych, dane materiałowe i dane przekroju |
są obecne.
Wyjście:
Analiza naprężeń jest wykonywana przez zadanie więzów przemieszczenia na powierzchniach utwierdzonych pokazanych na rysunku 4.1.1 oraz przyłożenie obciążenia skupionego do powierzchni obciążanej. Poniżej przedstawiono dane sterowania ogólnego i dane sterowania analizą.
Dane sterowania ogólnego hecmw_ctrl.dat¶
Określa pliki wejściowe/wyjściowe dla danych siatki i danych sterowania analizą.
#
# for solver
#
!MESH, NAME=fstrMSH, TYPE=HECMW-ENTIRE # Określ pojedyncze dane siatki
hinge.msh
!CONTROL, NAME=fstrCNT # Określ dane sterowania analizą
hinge.cnt
!RESULT, NAME=fstrRES, IO=OUT # Określ dane wynikowe
hinge.res
!RESULT, NAME=vis_out, IO=OUT # Określ dane wizualizacyjne
hinge_vis
Dane sterowania analizą hinge.cnt¶
Definiuje typ analizy, warunki brzegowe przemieszczenia, obciążenia skupione itd., a także określa sterowanie solverem i wizualizatorem.
# Control File for FISTR
## Analysis Control
!VERSION # Określ wersję formatu pliku
3
!SOLUTION, TYPE=STATIC # Określ typ analizy
!WRITE,RESULT # Określ zapis danych wynikowych
!WRITE,VISUAL # Określ zapis danych wizualizacyjnych
## Solver Control
### Boundary Condition
!BOUNDARY
BND0, 1, 3, 0.000000 # Określ powierzchnię utwierdzoną 1
!BOUNDARY
BND1, 1, 3, 0.000000 # Określ powierzchnię utwierdzoną 2
!CLOAD
CL0, 1, 0.01000 # Określ powierzchnię obciążaną
### Material
!MATERIAL, NAME=STEEL # Określ właściwości materiału
!ELASTIC # Zdefiniuj materiał sprężysty
210000.0, 0.3
!DENSITY # Zdefiniuj gęstość masy
7.85e-6
### Solver Setting
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=YES,TIMELOG=YES # Sterowanie solverem
10000, 1
1.0e-08, 1.0, 0.0
## Post Control
!VISUAL,method=PSR # Określ metodę wizualizacji
!surface_num=1 # Liczba powierzchni w jednym renderowaniu powierzchni
!surface 1 # Określ zawartość powierzchni
!output_type=VTK # Określ typ pliku wizualizacji
!END # Oznacza koniec danych sterowania analizą
Dane siatki¶
Definiuje siatkę elementów skończonych oraz jej dane materiałowe i przekrojowe.
(Fragment)
!HEADER
HECMW_Msh File generated by REVOCAP
!NODE
1, -1.22042, 2.23355, 1.65220
2, -1.27050, -3.10529, 1.59209
...
!ELEMENT, TYPE=342
1, 1157, 3549, 3321, 3739, 12629, 12627, 12626, 12628, 12631, 12630
2, 8207, 3321, 3549, 3739, 12629, 12633, 12632, 12634, 12630, 12631
...
!MATERIAL, NAME=STEEL, ITEM=2
!ITEM=1, SUBITEM=2
210000.0, 0.3
!ITEM=2, SUBITEM=1
7.85e-6
!SECTION, TYPE=SOLID, EGRP=Solid0, MATERIAL=STEEL
!EGROUP, EGRP=Solid0
1
2
...
!END
Procedura analizy¶
Uruchom polecenie wykonawcze FrontISTR fistr1.
(Uruchom z 4 wątkami)
##################################################################
# FrontISTR
#
##################################################################
---
version: 5.1.0
git_hash: acab000c8c633b7b9d596424769e14363f720841
build:
date: 2020-10-05T07:39:55Z
MPI: enabled
OpenMP: enabled
option: "-p --with-tools --with-refiner --with-metis --with-mumps --with-lapack --with-ml --with-mkl "
HECMW_METIS_VER: 5
execute:
date: 2020-10-07T10:01:16+0900
processes: 1
threads: 4
cores: 4
host:
0: flow-p06
---
...
Step control not defined! Using default step=1
fstr_setup: OK
Start visualize PSF 1 at timestep 0
loading step= 1
sub_step= 1, current_time= 0.0000E+00, time_inc= 0.1000E+01
loading_factor= 0.0000000 1.0000000
### 3x3 BLOCK CG, SSOR, 1
1 1.903375E+00
2 1.974378E+00
3 2.534627E+00
...
...
2967 1.080216E-08
2968 1.004317E-08
2969 9.375729E-09
### Relative residual = 9.39429E-09
### summary of linear solver
2969 iterations 9.394286E-09
set-up time : 1.953022E-01
solver time : 5.704201E+01
solver/comm time : 5.145826E-01
solver/matvec : 2.306329E+01
solver/precond : 2.632665E+01
solver/1 iter : 1.921253E-02
work ratio (%) : 9.909789E+01
Start visualize PSF 1 at timestep 1
### FSTR_SOLVE_NLGEOM FINISHED!
====================================
TOTAL TIME (sec) : 59.99
pre (sec) : 0.71
solve (sec) : 59.29
====================================
FrontISTR Completed !!
Analiza jest zakończona, gdy zostanie wyświetlony komunikat FrontISTR Completed !!.
Wyniki analizy¶
Po zakończeniu analizy tworzonych jest kilka nowych plików.
Wyjście:
0.log hecmw_ctrl.dat hinge.res.0.0 hinge_vis_psf.0001
FSTR.dbg.0 hecmw_vis.ini hinge.res.0.1 hinge_vis_psf.0001.pvtu
FSTR.msg hinge.cnt hinge_vis_psf.0000
FSTR.sta hinge.msh hinge_vis_psf.0000.pvtu
Pliki *.res.* są danymi wynikowymi zawierającymi wyniki analizy FrontISTR. Można je wyświetlać za pomocą REVOCAP_PrePost i podobnych narzędzi.
Pliki *_vis_* są danymi wizualizacyjnymi i można je wyświetlać w uniwersalnym oprogramowaniu do wizualizacji. W tym przykładzie dane wyjściowe są w formacie VTK, więc można je wyświetlić za pomocą ParaView lub podobnego oprogramowania.
Mapę konturową naprężenia von Misesa utworzoną za pomocą REVOCAP_PrePost pokazano na rysunku 4.1.3. Ponadto poniżej przedstawiono część pliku dziennika wyników analizy jako dane liczbowe z wyników analizy.
Rysunek 4.1.3 Wynik analizy naprężenia von Misesa
Dziennik wyników analizy 0.log¶
fstr_setup: OK
#### Result step= 0
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
#### Result step= 1
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 3.9115E-02 82452 -7.1083E-04 65233
//U2 7.4504E-05 354 -5.8813E-04 696
//U3 5.9493E-04 84 -5.8751E-03 61080
//E11 1.3777E-03 130 -1.3653E-03 77625
//E22 4.9199E-04 61 -5.4370E-04 102
//E33 6.8634E-04 51036 -6.1176E-04 30070
//E12 7.1556E-04 27808 -6.8093E-04 27863
//E23 5.3666E-04 56 -5.4347E-04 82
//E31 7.2396E-04 36168 -9.6621E-04 130
//S11 3.8626E+02 130 -3.6387E+02 28580
//S22 1.6628E+02 130 -1.5743E+02 28580
//S33 1.6502E+02 30033 -1.5643E+02 28580
//S12 5.7795E+01 27808 -5.4998E+01 27863
//S23 4.3345E+01 56 -4.3896E+01 82
//S31 5.8474E+01 36168 -7.8040E+01 130
//SMS 2.8195E+02 77625 1.2755E-02 75112
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 1.0731E-03 10485 -1.2123E-03 41779
//E22 3.9143E-04 33536 -4.1389E-04 22892
//E33 5.9415E-04 44563 -5.0497E-04 47965
//E12 5.3264E-04 9163 -5.0405E-04 9161
//E23 3.9226E-04 33024 -4.1464E-04 23465
//E31 5.7633E-04 43142 -4.8019E-04 9571
//S11 2.7231E+02 9180 -2.9763E+02 41779
//S22 1.0792E+02 9180 -1.0656E+02 41779
//S33 1.3921E+02 44569 -1.1431E+02 47974
//S12 4.3021E+01 9163 -4.0712E+01 9161
//S23 3.1683E+01 33024 -3.3490E+01 23465
//S31 4.6550E+01 43142 -3.8785E+01 9571
//SMS 2.4057E+02 41779 3.1383E-02 38687
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 3.9115E-02 82452 -7.1083E-04 65233
//U2 7.4504E-05 354 -5.8813E-04 696
//U3 5.9493E-04 84 -5.8751E-03 61080
//E11 1.3777E-03 130 -1.3653E-03 77625
//E22 4.9199E-04 61 -5.4370E-04 102
//E33 6.8634E-04 51036 -6.1176E-04 30070
//E12 7.1556E-04 27808 -6.8093E-04 27863
//E23 5.3666E-04 56 -5.4347E-04 82
//E31 7.2396E-04 36168 -9.6621E-04 130
//S11 3.8626E+02 130 -3.6387E+02 28580
//S22 1.6628E+02 130 -1.5743E+02 28580
//S33 1.6502E+02 30033 -1.5643E+02 28580
//S12 5.7795E+01 27808 -5.4998E+01 27863
//S23 4.3345E+01 56 -4.3896E+01 82
//S31 5.8474E+01 36168 -7.8040E+01 130
//SMS 2.8195E+02 77625 1.2755E-02 75112
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 1.0731E-03 10485 -1.2123E-03 41779
//E22 3.9143E-04 33536 -4.1389E-04 22892
//E33 5.9415E-04 44563 -5.0497E-04 47965
//E12 5.3264E-04 9163 -5.0405E-04 9161
//E23 3.9226E-04 33024 -4.1464E-04 23465
//E31 5.7633E-04 43142 -4.8019E-04 9571
//S11 2.7231E+02 9180 -2.9763E+02 41779
//S22 1.0792E+02 9180 -1.0656E+02 41779
//S33 1.3921E+02 44569 -1.1431E+02 47974
//S12 4.3021E+01 9163 -4.0712E+01 9161
//S23 3.1683E+01 33024 -3.3490E+01 23465
//S31 4.6550E+01 43142 -3.8785E+01 9571
//SMS 2.4057E+02 41779 3.1383E-02 38687
