Temas Analizi (Bölüm 1)¶
Bu analizde tutorial/09_contact_hertz içindeki veriler kullanılır.
Analiz Modeli¶
Bu bir Hertz temas problemidir. Şekil 4.9.1 analiz edilecek geometrinin, Şekil 4.9.2 ise ağ verilerinin görünümünü gösterir.
| Öğe | Açıklama | Notlar | Referans |
|---|---|---|---|
| Analiz türü | Doğrusal olmayan statik analiz (elastoplastisite, temas) | !SOLUTION,TYPE=NLSTATIC !CONTACT | |
| Düğüm sayısı | 408 | ||
| Eleman sayısı | 168 | ||
| Eleman türü | 8 düğümlü birinci mertebe altı yüzlü eleman | !ELEMENT,TYPE=361 | |
| Malzeme adı | MAT1 | !MATERIAL,NAME=MAT1 | |
| Malzeme özelliği | ELASTIC | !ELASTIC | |
| Sınır koşulları | Kısıtlar, öngörülen yer değiştirme | ||
| Doğrusal çözücü | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |

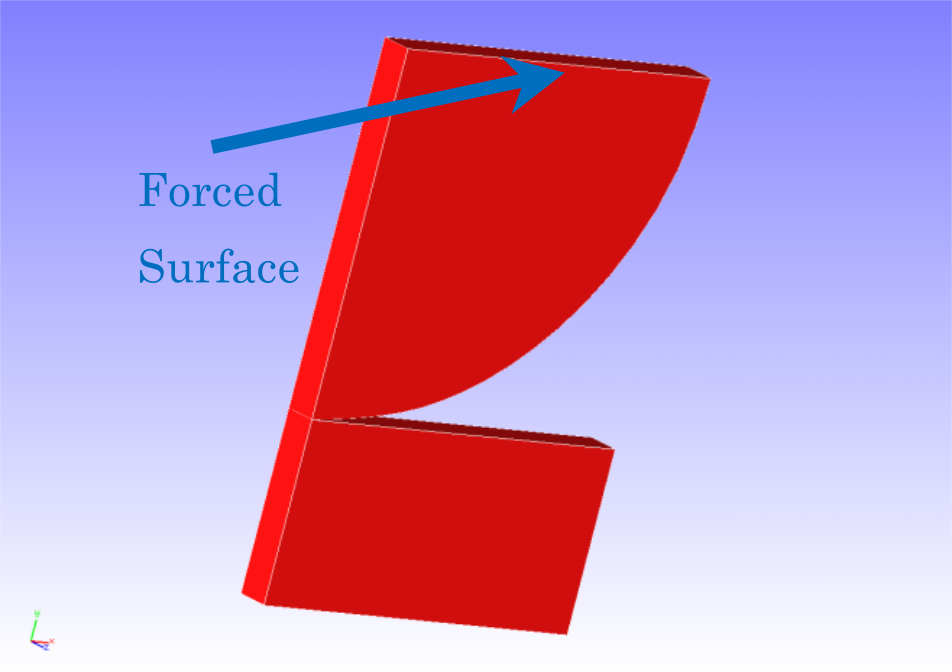

Şekil 4.9.1 Analiz modelinin geometrisi
Şekil 4.9.2 Analiz modelinin ağ verileri
Analiz Açıklaması¶
Çeyrek daire modelinin üst yüzeyine basma yönünde öngörülen bir yer değiştirme uygulanarak genişletilmiş Lagrange çarpanı yöntemiyle temas analizi yapılır. Analiz kontrol verileri aşağıda gösterilmiştir.
Analiz Kontrol Verileri cgs3.cnt¶
# Control File for FISTR
## Analysis Control
!VERSION
3
!SOLUTION, TYPE=NLSTATIC
!WRITE,RESULT
!WRITE,VISUAL
## Solver Control
### Boundary Condition
!BOUNDARY, GRPID=1
ALL, 3, 3, 0.0
BOTTOM, 2, 2, 0.0
CENTER, 1, 1, 0.0
UPPER, 2, 2, -0.306
!CONTACT_ALGO, TYPE=ALAGRANGE
!CONTACT, GRPID=1
CP1, 0.0
### STEP
!STEP, SUBSTEPS=5, CONVERG=1.0e-5
BOUNDARY, 1
CONTACT, 1
### Material
!MATERIAL, NAME=MAT1
!ELASTIC
1100.0, 0.0
### Solver Setting
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=YES,TIMELOG=YES
1000, 1
1.0e-10, 1.0, 0.0
## Post Control
!VISUAL,method=PSR
!surface_num=1
!surface 1
!output_type=VTK
!END
Analiz Prosedürü¶
FrontISTR çalıştırılabilir komutu fistr1'i çalıştırın.
(4 iş parçacığıyla çalıştırın)
Analiz Sonuçları¶
Beşinci alt adım için y yönündeki yer değiştirme konturları eklenmiş deforme şekil grafiği REVOCAP_PrePost kullanılarak oluşturulmuş ve Şekil 4.9.3'te gösterilmiştir. Sayısal analiz sonuçları olarak analiz sonuç günlüğü dosyasından bir bölüm aşağıda verilmiştir.
Şekil 4.9.3 Analiz sonuçları: deformasyon ve y yönü yer değiştirmesi
Analiz Sonuç Günlüğü 0.log¶
fstr_setup: OK
#### Result step= 0
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
...
#### Result step= 5
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 1.3079E-02 31 -4.1442E-02 54
//U2 4.9597E-03 1008 -3.0604E-01 69
//U3 0.0000E+00 1 0.0000E+00 1
//E11 7.1171E-03 1049 -4.7627E-02 1
//E22 2.0644E-03 1012 -5.3428E-02 50
//E33 9.3301E-03 50 -4.0103E-03 54
//E12 4.3231E-02 1000 -2.7666E-02 54
//E23 1.3028E-12 1046 -1.2515E-12 2
//E31 3.5660E-13 48 -2.1028E-12 51
//S11 7.9455E+00 1049 -4.9987E+01 1
//S22 2.2819E+00 1012 -5.3282E+01 50
//S33 1.1359E+01 50 -4.4937E+00 54
//S12 2.0802E+01 1000 -1.4668E+01 54
//S23 6.7682E-10 1046 -6.3666E-10 2
//S31 2.0235E-10 48 -1.1497E-09 51
//SMS 6.0944E+01 1000 1.0198E-01 69
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 4.6311E-03 1024 -3.5443E-02 8
//E22 1.7091E-03 1031 -5.4262E-02 8
//E33 1.5903E-04 7 -1.6631E-05 101
//E12 1.8590E-02 1009 -2.6073E-02 14
//E23 1.5204E-13 1000 -4.1521E-13 16
//E31 1.3902E-13 5 -8.2391E-13 7
//S11 5.2516E+00 1024 -3.8099E+01 8
//S22 1.8872E+00 1031 -5.5262E+01 8
//S33 2.2824E-01 7 -1.8263E-02 101
//S12 9.8516E+00 1009 -1.3352E+01 14
//S23 7.8767E-11 1000 -2.1075E-10 16
//S31 7.7553E-11 5 -4.4780E-10 7
//SMS 4.9470E+01 8 2.4786E-01 1007
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 1.3079E-02 31 -4.1442E-02 54
//U2 4.9597E-03 1008 -3.0604E-01 69
//U3 0.0000E+00 1 0.0000E+00 1
//E11 7.1171E-03 1049 -4.7627E-02 1
//E22 2.0644E-03 1012 -5.3428E-02 50
//E33 9.3301E-03 50 -4.0103E-03 54
//E12 4.3231E-02 1000 -2.7666E-02 54
//E23 1.3028E-12 1046 -1.2515E-12 2
//E31 3.5660E-13 48 -2.1028E-12 51
//S11 7.9455E+00 1049 -4.9987E+01 1
//S22 2.2819E+00 1012 -5.3282E+01 50
//S33 1.1359E+01 50 -4.4937E+00 54
//S12 2.0802E+01 1000 -1.4668E+01 54
//S23 6.7682E-10 1046 -6.3666E-10 2
//S31 2.0235E-10 48 -1.1497E-09 51
//SMS 6.0944E+01 1000 1.0198E-01 69
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 4.6311E-03 1024 -3.5443E-02 8
//E22 1.7091E-03 1031 -5.4262E-02 8
//E33 1.5903E-04 7 -1.6631E-05 101
//E12 1.8590E-02 1009 -2.6073E-02 14
//E23 1.5204E-13 1000 -4.1521E-13 16
//E31 1.3902E-13 5 -8.2391E-13 7
//S11 5.2516E+00 1024 -3.8099E+01 8
//S22 1.8872E+00 1031 -5.5262E+01 8
//S33 2.2824E-01 7 -1.8263E-02 101
//S12 9.8516E+00 1009 -1.3352E+01 14
//S23 7.8767E-11 1000 -2.1075E-10 16
//S31 7.7553E-11 5 -4.4780E-10 7
//SMS 4.9470E+01 8 2.4786E-01 1007
